나사 산 규격
3종 M/S(머신 스크류)
| 나사호칭 |
나사산수(피치) |
외경 |
| M2 |
0.4 |
1.89 ~ 1.97 |
| M2.3 |
0.4 |
2.20 ~ 2.27 |
| M2.5 |
0.45 |
2.38 ~ 2.48 |
| M2.6 |
0.45 |
2.49 ~ 2.57 |
| M3 |
0.5 |
2.89 ~ 2.97 |
| M3.5 |
0.6 |
3.37 ~ 3.46 |
| M4 |
0.7 |
3.85 ~ 3.96 |
| M4.5 |
0.75 |
4.35 ~ 4.47 |
| M5 |
0.8 |
4.84 ~ 4.95 |
| M6 |
1 |
5.82 ~ 5.96 |
| M8 |
1.25 |
7.77 ~ 7.96 |

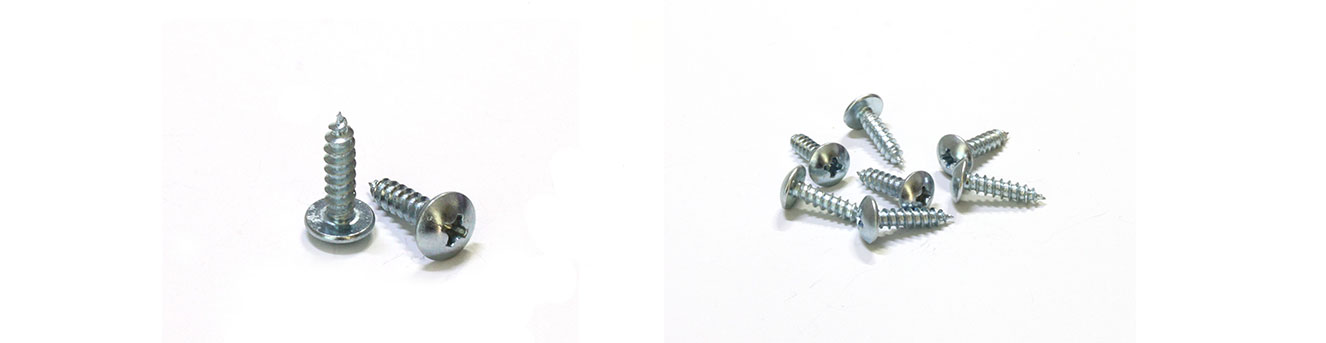

1종 Tapping Screw
| 나사호칭 |
나사산수(피치) |
외경 |
| M2 |
32 |
1.97 ~ 2.04 |
| M2.3 |
32 |
2.32 ~ 2.38 |
| M2.5 |
28 |
|
| M2.6 |
28 |
2.62 ~ 2.68 |
| M3 |
24(1.06) |
3.02 ~ 3.09 |
| M3.5 |
18(1.41) |
3.54 ~ 3.63 |
| M4 |
16(1.59) |
4.04 ~ 4.13 |
| M4.5 |
(1.81) |
|
| M5 |
12(2.12) |
5.05 ~ 5.18 |
| M6 |
10(2.54) |
6.05 ~ 6.18 |
| M8 |
(2.82) |
8.05 ~ 8.18 |

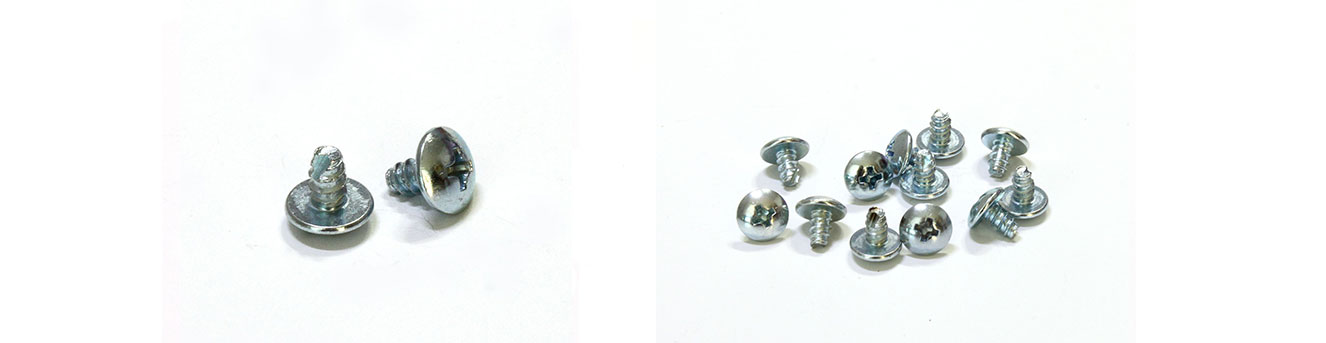

2종 Tapping Screw
| 나사호칭 |
나사산수(피치) |
외경 |
| M2 |
40 |
1.9 ~ 2 |
| M2.3 |
32 |
2.2 ~ 2.3 |
| M2.5 |
28 |
|
| M2.6 |
28 |
2.5 ~ 2.6 |
| M3 |
24(1.06) |
2.9 ~ 3.0 |
| M3.5 |
20(1.27) |
2.4 ~ 3.5 |
| M4 |
18(1.41) |
3.85 ~ 4.0 |
| M4.5 |
16(1.59) |
4.35 ~ 4.5 |
| M5 |
16(1.59) |
4.85 ~ 5.0 |
| M6 |
14(1.81) |
5.85 ~ 6.0 |
| M8 |
12(2.12) |
7.8 ~ 8.0 |
