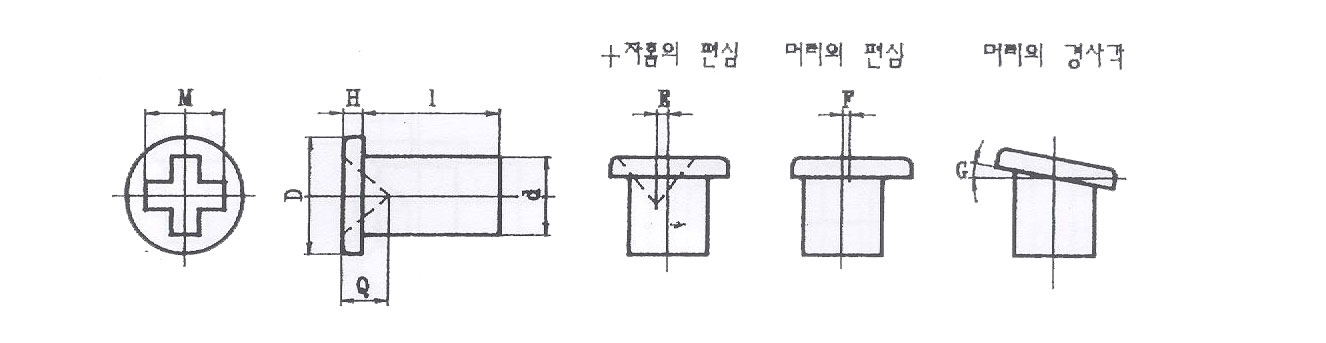

카메라피스 1종

단위 : mm
종류 호칭경 피치 D H M Q E F G 약호
기준치수 허용차 기준치수 허용차 최대 최소 최대 최소 최대 최대 최대
PH+1 M1 0.25 1.7 +0.05
-0.1		 0.5 ±0.05 0.1 0.95 0.64 0.41 0.05 0.03 1º CNS
CNL-B
CNL-C
CNL-D
CNL-E
CNL-F
CNS
CNL-D
CNL-E
CNL-F
CNL-G
CNS
CNL-D
CNL-E
CNL-F
CNL-G

CNS

CNL-E
CNL-F
CNL-G
CNS
CNS
PH+1 M1.2 1.8 1.3 1.25
PH+1 M1.4 0.3 2 1.55 1.45
2.5
2.8
3
3.5 +0.05
-0.2
4
PH+1 M1.6 0.35 2.5 +0.05
-0.1		 1.7 1.55 0.89 0.61
3
3.5 +0.05
-0.2
4
4.5
PH+1 M1.7 0.35 2.5 +0.05
-0.1
3
3.5 +0.05
-0.2
4
4.5
PH+1 M2 0.4 3 +0.05
-0.1		 0.6 ±0.08 2 1.85 1.21 0.91
3.5 +0.05
-0.2
4
4.5
PH+1 M2.3 0.4 3.5 0.7 2.2 2 1.41 1.06
PH+1 M2.6 0.45 4 0.8

카메라피스 3종

단위 : mm
종류 호칭경 피치 D H M Q E F G 약호
기준치수 허용차 기준치수 허용차 최대 최소 최대 최소 최대 최대 최대
PH+3 M1 0.25 1.8 +0.05
-0.1		 0.6 ±0.05 0.1 0.95 0.79 0.56 0.05 0.03 1º
PH+3 M1.2 2 0.7 1.3 1.25
M1.4 0.3 2 0.8 1.6 1.5
PH+3 2.5
2.8
3 +0.05
-0.2
M1.6 0.35 2.5 +0.05
-0.1		 0.9 1.8 1.7 1.1 0.76
PH+3 3 +0.05
-0.2
3.5
M1.7 0.35 2.5 +0.05
-0.1
PH+3 3 +0.05
-0.2
3.5
4
M2 0.4 3 1 ±0.08 2.1 1.95 1.31 1.01 0.08
PH+3 3.5
4
4.5
PH+3 M2.3 0.4 4 1.1 2.2 2 1.41 1.11
PH+3 M2.6 0.45 4.5 1.2

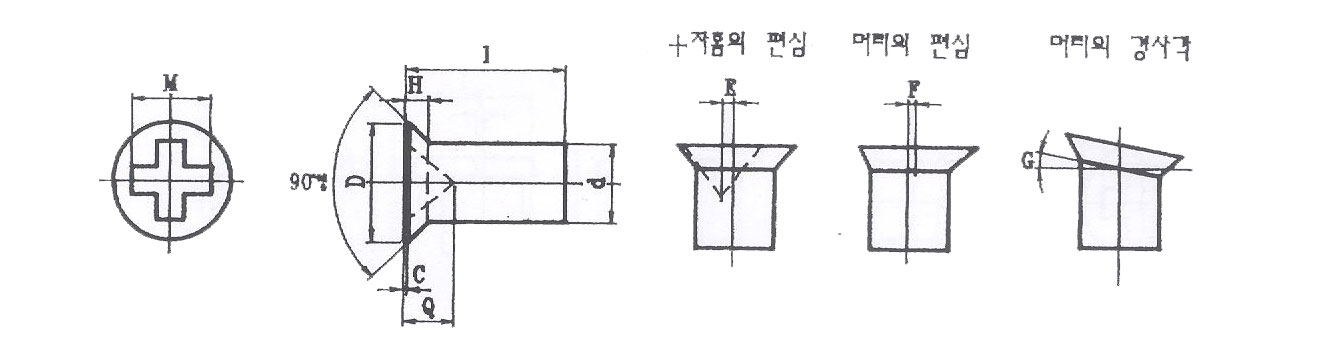

카메라피스 접시머리 1종

단위 : mm
종류 호칭경 피치 D H C M Q E F G
기준치수 허용차 기준치수 허용차 약 최대 최소 최대 최소 최대 최대 최대
FH+1 M1.4 0.3 2 +0.05
-0.1		 0.45 0
-0.05		 0.1 1.45 1.35 0.64 0.41 0.05 0.03 1º
M1.6 0.35 2.4 +0.05
-0.1		 0.5 1.65 1.55 0.84 0.61
M1.7 0.35 2.5 +0.05
-0.1		 0.5 1.7 1.55 0.89 0.61
M2 0.4 3 +0.05
-0.2		 0.6 0
-0.08		 2 1.85 1.21 0.91 0.08
M2.3 3.5 0.72.2 2 1.41 1.06
M2.5 0.45 3.8 +0.05
-0.2		 0.8 2.2 2 1.41 1.06
M2.6 4
FH+3 M1.4 0.3 2.5 +0.05
-0.1		 0.7 0
-0.08		 0.15 1.65 1.5 0.84 0.56 0.05 0.03 1º
M1.6 0.35 2.8 0.8 1.8 1.65 1.00 0.71
M1.7 3 1.9 1.75 1.10 0.81
M2 0.4 3.5 +0.05
-0.2		 0.9 0
-0.08		 2.1 1.95 1.31 1.01 0.08
M2.3 4 12.2 2 1.41 1.06
M2.5 0.45 4.3 1.1
M2.6 4.5

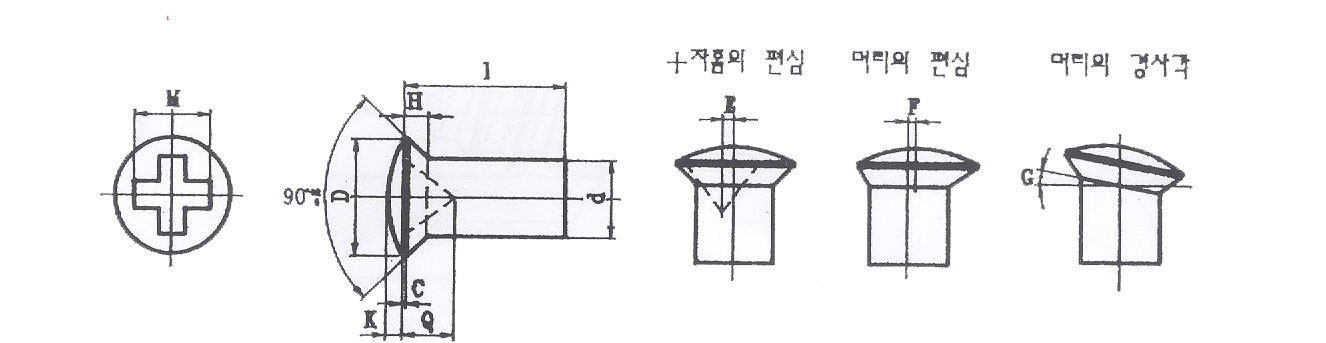

카메라피스 오발머리 1종

단위 : mm
종류 호칭경 피치 D H C K H+K M Q E F G
기준치수 허용차 기준치수 허용차 약 약 기준치수 허용차 최대 최소 최대 최소 최대 최대 최대
OH+1 M1.4 0.3 2 +0.05
-0.1		 0.4 0
-0.05		 0.1 0.2 0.6 ±0.08 1.55 1.45 0.75 0.51 0.05 0.03 1º
M1.6 0.35 2.4 0.5 0.25 0.75 1.65 1.55 0.84 0.61
M1.7 2.5 0.3 0.8 1.7 0.89
M2 0.4 3 +0.05
-0.2		 0.6 0
-0.08		 0.9 ±0.1 2 1.85 1.21 0.91 0.08
M2.3 3.5 0.7 0.4 1.1 2.2 2 1.41 1.06
M2.5 0.45 3.8 0.8 1.2
M2.6 4
OH+3 M1.4 0.3 2.5 +0.05
-0.1		 0.7 0
-0.05		 0.15 0.3 1 ±0.08 1.65 1.5 0.84 0.56 0.05 0.03 1º
M1.6 0.35 2.8 0.75 1.05 1.8 1.65 1.00 0.71
M1.7 3 0.8 1.1 1.9 1.75 1.10 0.81
M2 0.4 3.5 +0.05
-0.2		 0.9 0
-0.08		 0.4 1.3 ±0.1 2.1 1.95 1.31 1.01 0.08
M2.3 4 1 1.4 2.2 2 1.41 1.06
M2.5 0.45 4.3 1.1 0.5 1.6
M2.6 4.5
