스크류 헤드 규격

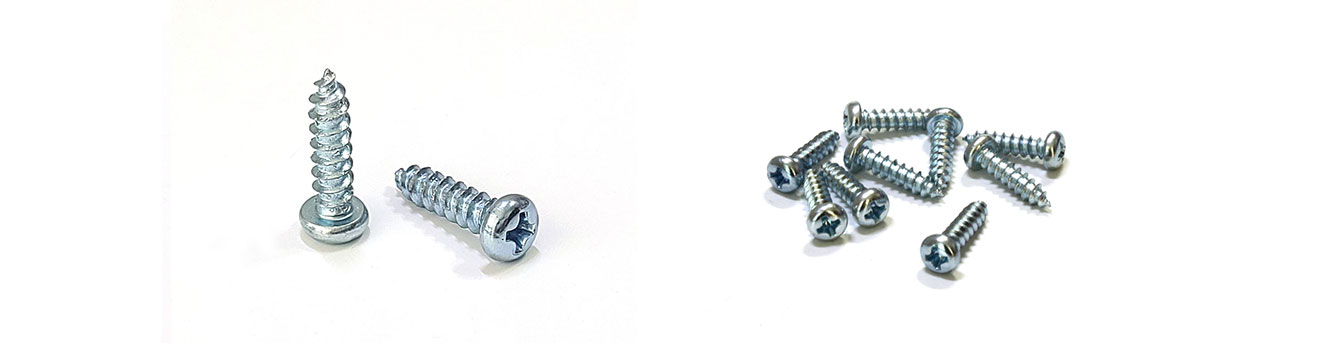

냄비머리
| 나사호칭 |
+홈 |
머리경 |
머리높이 |
| M2 |
#1 |
3.1 ~ 3.5 |
1.2 ~ 1.4 |
| M2.3 |
3.6 ~ 4.0 |
1.4 ~ 1.6 |
| M2.5 |
4.1 ~ 4.5 |
1.6 ~ 1.8 |
| M2.6 |
4.1 ~ 4.5 |
1.6 ~ 1.8 |
| M3 |
#2 |
5.0 ~ 5.5 |
1.85 ~ 2.15 |
| M3.5 |
5.5 ~ 6.0 |
2.15 ~ 2.45 |
| M4 |
6.5 ~ 7.0 |
2.45 ~ 2.75 |
| M4.5 |
7.4 ~ 8.0 |
2.75 ~ 3.05 |
| M5 |
8.4 ~ 9.0 |
3.15 ~ 3.45 |
| M6 |
#3 |
9.8 ~ 10.5 |
3.7 ~ 4.1 |
| M8 |
13.2 ~ 14.0 |
5.0 ~ 5.4 |
바인드머리
| 나사호칭 |
+홈 |
머리경 |
머리높이 |
| M2 |
#1 |
3.9 ~ 4.3 |
1.05 ~ 1.35 |
| M2.3 |
4.5 ~ 4.9 |
1.25 ~ 1.55 |
| M2.5 |
4.9 ~ 5.3 |
1.35 ~ 1.65 |
| M2.6 |
5.1 ~ 5.5 |
1.45 ~ 1.75 |
| M3 |
#2 |
5.8 ~ 6.3 |
1.75 ~ 2.05 |
| M3.5 |
6.8 ~ 7.3 |
2.0 ~ 2.4 |
| M4 |
7.8 ~ 8.3 |
2.3 ~ 2.7 |
| M4.5 |
8.7 ~ 9.3 |
2.75 ~ 3.05 |
| M5 |
9.7 ~ 10.3 |
2.9 ~ 3.3 |
| M6 |
#3 |
11.7 ~ 12.4 |
3.5 ~ 3.9 |
| M8 |
15.6 ~ 16.4 |
4.5 ~ 5.1 |

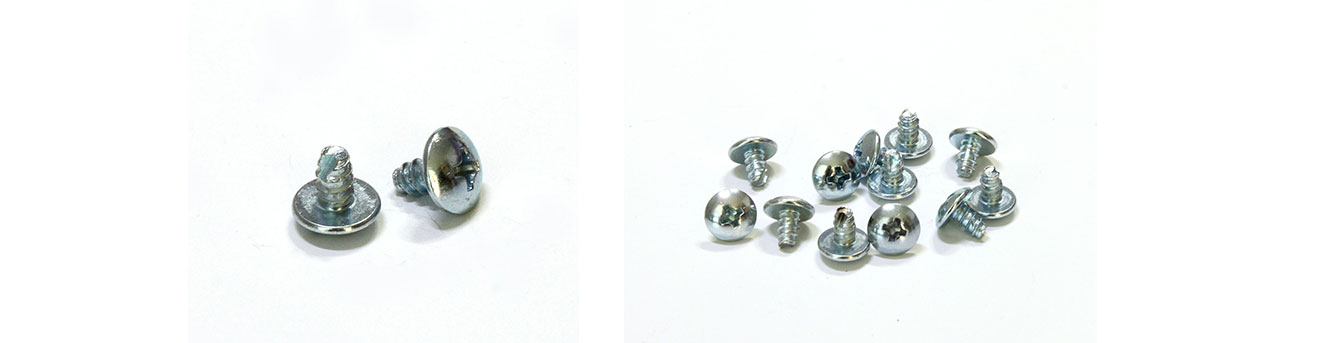

우산머리
| 나사호칭 |
+홈 |
머리경 |
머리높이 |
| M2 |
#1 |
4.1 ~ 4.5 |
1.1 ~ 1.3 |
| M2.3 |
4.8 ~ 5.2 |
1.3 ~ 1.5 |
| M2.5 |
5.3 ~ 5.7 |
1.4 ~ 1.6 |
| M2.6 |
5.5 ~ 5.9 |
1.5 ~ 1.7 |
| M3 |
6.4 ~ 6.9 |
1.75 ~ 2.05 |
| M3.5 |
#2 |
7.6 ~ 8.1 |
2.05 ~ 2.35 |
| M4 |
8.9 ~ 9.4 |
2.35 ~ 2.65 |
| M4.5 |
10.0 ~ 10.6 |
2.65 ~ 2.95 |
| M5 |
11.2 ~ 11.8 |
2.95 ~ 3.25 |
| M6 |
#3 |
13.3 ~ 14.0 |
3.5 ~ 3.9 |
| M8 |
17.0 ~ 17.8 |
4.6 ~ 5.0 |

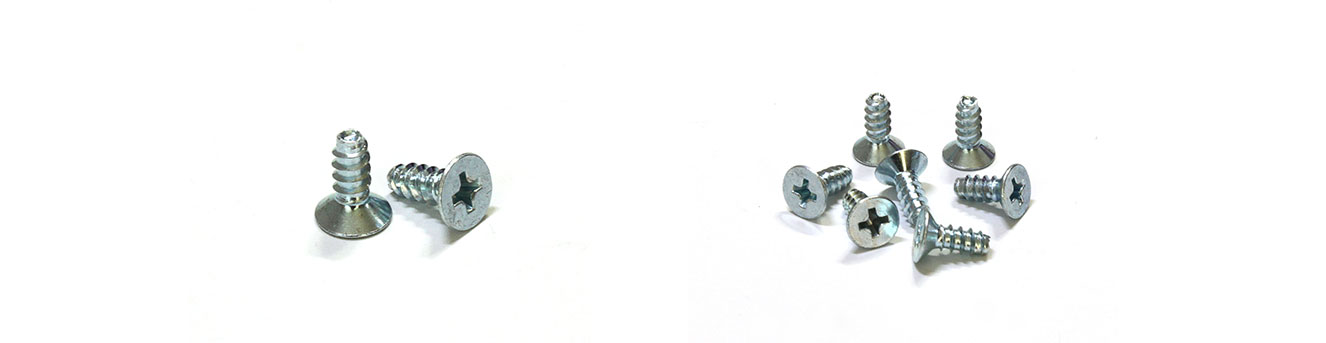

접시머리
| 나사호칭 |
+홈 |
머리경 |
머리높이 |
| M2 |
#1 |
3.6 ~ 4.0 |
1.0 ~ 1.2 |
| M2.3 |
4.2 ~ 4.6 |
1.15 ~ 1.35 |
| M2.5 |
4.6 ~ 5.0 |
1.25 ~ 1.45 |
| M2.6 |
4.8 ~ 5.2 |
1.3 ~ 1.5 |
| M3 |
#2 |
5.5 ~ 6.0 |
1.45 ~ 1.75 |
| M3.5 |
6.5 ~ 7.0 |
1.7 ~ 2.0 |
| M4 |
7.5 ~ 8.0 |
2.0 ~ 2.3 |
| M4.5 |
8.4 ~ 9.0 |
2.25 ~ 2.55 |
| M5 |
9.4 ~ 10.0 |
2.5 ~ 2.8 |
| M6 |
#3 |
11.3 ~ 12.0 |
3.0 ~ 3.4 |
| M8 |
15.2 ~ 16.0 |
4.0 ~ 4.4 |
